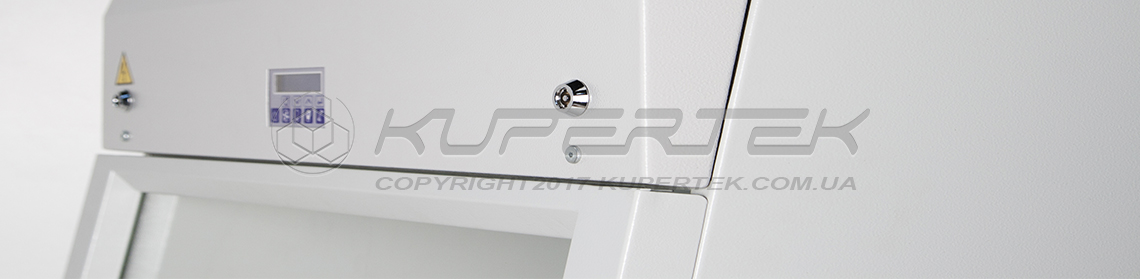

Активный передаточный шлюз.
Активный передаточный шлюз (передаточный бокс) служит для перемещения материалов между производственными помещениями с разными классами чистоты.
Подача воздуха осуществляется через НЕРА фильтр в верхней части шлюза, отвод воздуха через нижнюю часть в помещение с боле низким классом чистоты или в общую вытяжную систему. Запирание дверей блокируется постоянным магнитом и исключает одновременное их открытие.
Шлюз применяется для оснащения биотехнологических, микробиологических и других лабораторий с высокими требованиями к чистоте воздуха в помещениях.
Подобные изделия изготавливаются исключительно под индивидуальные потребности клиента. Ниже указаны лишь базовые характеристики.
Особенности конструкции активного передаточного шлюза "Kupertek Cavalier":
- освещение рабочей зоны - диодный светильник 6400К – расположен так, что не создает помех ламинарному потоку;
- отсутствие скрытых полостей и труднодоступных для санобработки щелей в рабочей зоне;
- электромагнитные замки на дверях.
Опции активного передаточного шлюза "Kupertek Cavalier":
- исполнение из нержавеющей стали;
- УФ-излучатель в рабочей зоне;
- лицевые накладки для проема в стене.
Основные характеристики активного передаточного шлюза "Kupertek Cavalier":
|
Параметр |
Значение параметра |
|
|
Рабочая камера 450х450х450мм |
Рабочая камера 610х610х610мм |
|
|
Размеры рабочей зоны, мм, не менее: - ширина - глубина - высота |
450 450 450 |
610 610 610 |
|
Габаритные размеры корпуса, мм, не более: - ширина - глубина - высота |
634 544 988 |
784 694 1188 |
|
Масса (приблизительная), кг |
60 |
75 |
|
Фильтр сервисной очистки (НЕРА) |
450х390х69 мм |
600х540х69 мм |
|
Тип вентиляторов |
Systemair KV150М |
Systemair KV150XL |
| Класс чистоты воздуха рабочей зоны по ДСТУ ГОСТ ИСО 14644-1:2004 |
5 ИСО | |
|
Категория установленных HEPA-фильтров |
EN1822 |
|
|
Производительность комплекса регулируемая (максимальная по потоку очищенного воздуха) |
250 м3/ч |
520 м3/ч |
|
Тип осветительной лампы |
Диодная, 6500K |
|
|
Тип бактерицидной лампы (опция) |
PHILIPS TUV 15W/G13 T8 |
|
|
Потребляемая мощность шлюза Вт, не более |
300 |
|
|
Напряжение питания, В |
~ 220 ± 5% |
|
|
Частота, Гц |
50 ± 0,5 |
|
Подбор боксов по объектам защиты:
|
Модель бокса |
Защита |
|||
|
Оператор |
Окружающая среда |
Продукт |
||
|
БЛ-2 |
P |
P |
P |
|
|
БЛ-1 |
|
|
P |
|
|
ББ-1 |
P |
P |
|
|
|
ВШ-1 |
P |
|
|
|
|
Б-1 |
|
|
P |
|
